从特定规则的图片中提取轮廓

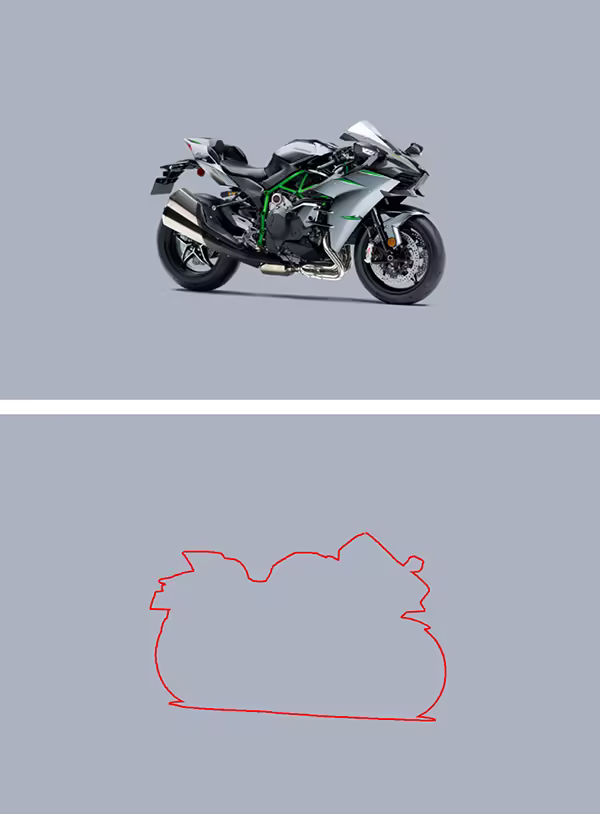

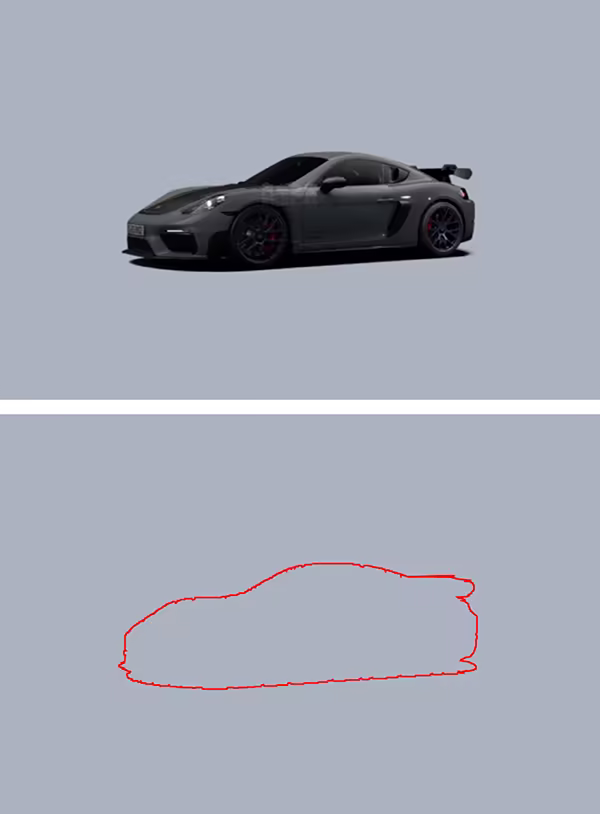

,目前，用户线上看车、选车方式千篇一律，为了能带给用户更好的看车体验，足不出户掌握360°车源细节，商家就需要对车源进行360°的外观采集。在开发车智赢+App外观采集拍摄组件的过程中发现，如果仅仅通过示例图来引导商家完成360°的车源外观采集，效果会因为拍摄距离、拍摄角度等问题难以得到保证。,先将示例图片转成 Bitmap 点，根据图片已知的特定规则，从上、下、左、右四个方向进行扫描，扫描出四条边的点数组，四条边的点数组进行合并，最终生成一个完整有序的点数组，再将生成的点数组每个点相连，生成一个闭合图形的 BezierPath。,,四条边的点数组直接合并，然后每个点相连，生成一个闭合图形的 BezierPath，其实这个思路是有问题的，四条边的点数组中存在重复的点，直接相邻的点相连，出来的图形就会如上图所示。如果只是简单的排重，又会遇到数组中的点不连续等问题。所以这边又重新调整了实现的思路，先水平方向左、右两条边的点数组排重，然后垂直方向上、下两条边的点数组排重。再通过垂直方向上、下两条边的点数组去补偿左、右两条边的点数组，最后合并水平方向补偿完的左、右两条边的点数组。,,,效果展示,,,从图片中获取轮廓的方案有很多种，例如：OpenCV、Vision 框架、DeepLab 等。在我们这次的需求中，示例图是有特定规则的，所以获取轮廓并不是特别复杂。一步一步按着预想的思路就可以实现，所以最终我们没有采用额外引入其他框架来实现。当然上述获取轮廓的思路并不一定是最优解，后续还需要我们继续思考和优化。
