字节跳动 YARN 云原生化演进实践

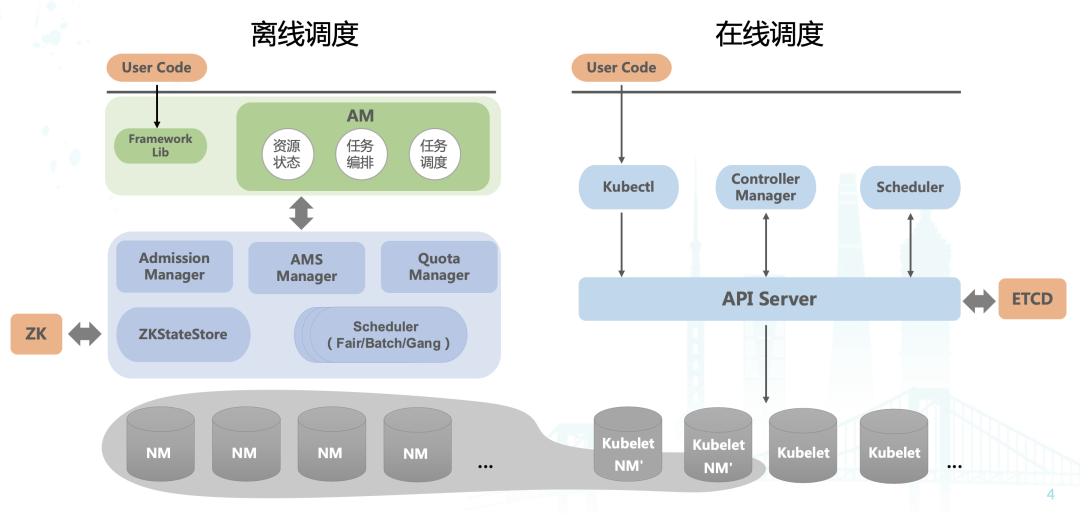

,字节跳动（以下简称字节）内部离线业务具有庞大的规模，线上每天有数十万节点运行，每天的任务数达到百万量级，每天使用的资源量达到千万核量级。在如此庞大的计算规模下，为了能够高效地处理任务，提高资源流转效率，调度系统发挥了非常重要的作用。,,如上图所示，我们可以清楚地看到，字节内部调度架构分为两大块 —— 离线调度系统和在线调度系统，离线调度系统主要负责离线资源管理和离线任务调度，在线调度系统主要负责在线资源管理和在线任务调度。,为了提高字节内部整体的资源利用率，我们也进行了混部技术的探索 。 主要思路是在在线的节点上同时部署 Kubelet 和 NM 服务，当在线节点比较空闲时可以及时将空闲资源出让给离线业务使用，以此使得整个数据中心的资源利用率能够得到比较大的提升。,但随着公司内业务规模的持续发展 ，这一套系统也暴露出了一些短板 ：,综上所述， 字节内部有三个核心诉求：,为了实现上述诉求，我们进行了一些思考和探索。其中一种解决方案是：能不能让离线作业直接迁移到 Kubernetes？ 即：大数据生态下的各个计算引擎（包括：Spark、Flink 等）进行深度改造去适配 Kubernetes。在探索过程中发现这种方式有比较大的缺陷，主要有以下三点：,基于以上思考，我们提出了一种全新的解决方案——Yodel。Yodel 的全称是 YARN on Gödel（Gödel 是公司内部增强版 Kubernetes，它对 API Server、Gödel 调度器以及底层运行时都进行了增强），是字节跳动提出的 Hadoop YARN 云原生化演进实践方案。通过 Yodel 我们将公司内的大数据业务（Spark、Flink 等）、训练业务（Primus）平滑迁移到了 Kubernetes ，实现了在离线资源池统一，提升了整体资源利用率。,下面将从 Yodel 整体架构、Remote Godel Scheduler（RGS） 服务、Remote Kubelete Service（RKS） 服务、持久化服务、平滑迁移及重要优化六个方面来详细介绍我们的解决方案。,Yodel 基于 YARN 实现，新增 ZK / ETCD / KV State Store、Remote Godel Scheduler 、Remote Kubelet Service 服务。ZK / ETCD / KV State Store 主要用于持久化存储、Remote Godel Scheduler 维护资源请求并与 API Server 交互，将调度能力统一到 Godel Scheduler；Remote Kubelet Service 实现了 YARN NM 所有接口，对用户和作业透明的前提下，把 NM 的 Container 管理能力平滑下沉到 Kubelet。​,,Yodel 整体架构图,从上面的架构图可以清楚看到 Yodel 的整体架构， 图中蓝色组件是进行了适配改造的组件，蓝色中标红的组件是新增组件，黄色组件是 Gödel 生态下的组件，关于新增组件：,下面介绍在 Yodel 架构下一个离线任务的提交和运行流程 ：,,Yodel 架构 Pod 生命周期,上面讲了 Yodel 架构下任务的启动流程，下面我们来看一下对于一个 Pod 来说，它的生命周期是怎么样的 ，核心流程如上图所示：,,下面来介绍调度模块比较重要的一个服务 —— RGS 服务。由上图可以看到，RGS 服务主要分为三大部分：,通过上述各个服务的协调配合， Yodel 能够实现：,,接下来介绍 RKS 服务。RKS 部署在 Yodel RM 内部，实现了 YARN NM 的所有接口，把 NM 的 Container 管理能力平滑下沉到 Kubelet。它主要由两部分组成：,此外，为了补齐 NM 上的运行体验，底层以 daemonset 方式部署了一些其他服务。这些 daemonset 补齐了 NM 的能力，使得离线作业只需要升级 hadoop 依赖，不用做太多改动，就能让容器运行在 Kubelet 上。这些服务包括：,下面看一个容器是怎么运行在 Kubelet 上的：,,YARN 架构是通过 ZKRMStateStore 将元数据信息持久化到 ZooKeeper，而 Yodel 架构，我们自己实现了一个 KVStateStore 存储元数据到 API Server，存储的元数据包括 MetaData，Queue，Application，Appattempt 和 Pod。现在线上的一个 API Server 可以支持存储 300 queue，2w 个 application，10w 个 app attempt，以及支持 30W 离线 Pod 同时运行。,,字节内每天运行着百万量级的任务，如何平滑地把作业从 YARN 架构迁移到 Yodel 架构是一个很大的挑战，整体上我们是通过 ResLake 来完成的，首先介绍几个关键组件：,ResLake 在 YARN 集群和 Yodel 集群上有同名的队列，如上图中的 root.queueA 和 root.queueB，这两个集群上的队列有着相同的元数据信息。AutoMigration 服务会不断地从 YARN 搬迁节点到 Yodel 集群，搬迁信息会同步给 Quota Platform，Quota Platform 会进一步将队列 Quota 信息同步给 Reslake。作业托管平台提交作业到 ResLake 时，ResLake 会根据 YARN/Yodel 上队列的 Quota 信息，决定作业是提交到 YARN 集群还是 Yodel 集群。随着机器不断地往 Yodel 搬迁，最终作业也平滑迁移到了 Yodel 集群上。,在 Yodel 架构升级上线过程中，也遇到了很多问题，我们也做了非常多的优化，主要包括性能优化和运行优化。,Yodel 架构已经在字节内部上线，上线后带来了如下收益：
